Se utilizan en la industria para producir tensión continua para
grandes cargas.

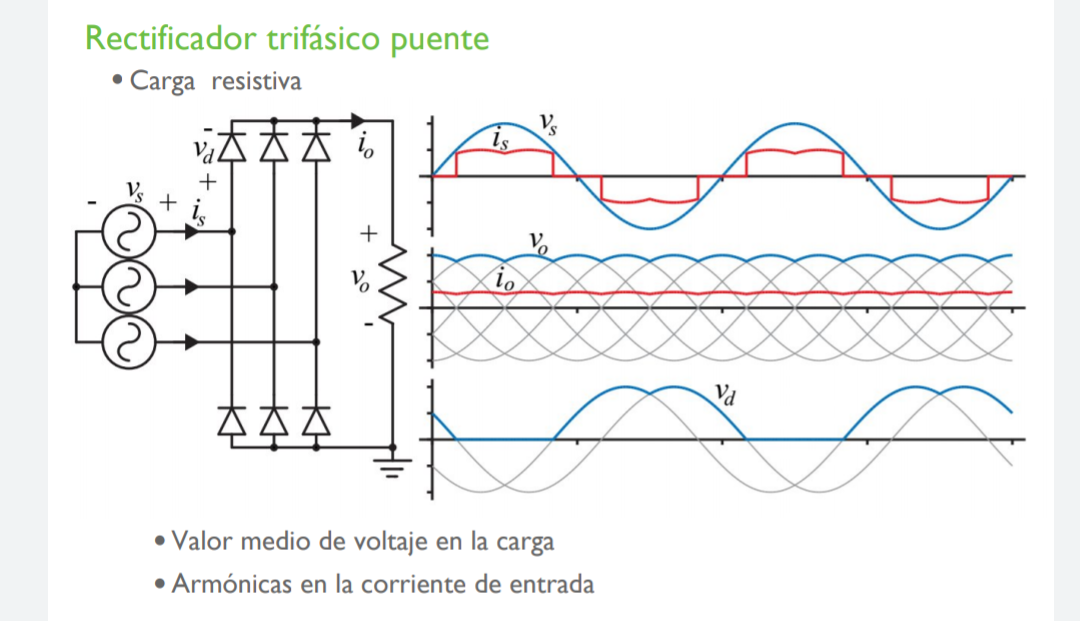

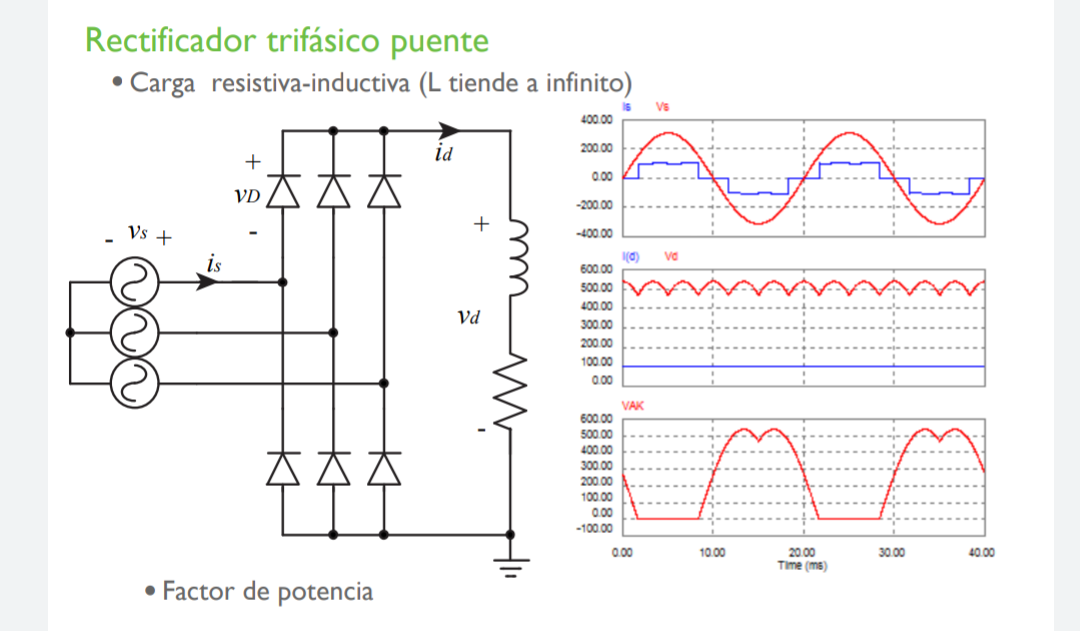

• Sólo puede conducir un diodo a la vez en la mitad superior del
puente. El que tenga mayor tensión en el ánodo.
• Sólo puede conducir un diodo a la vez en la mitad inferior del
puente. El que tenga menor tensión de cátodo.
• No pueden conducir a la vez D1 y D2, D3 y D4, D5 y D6.
• La tensión de salida es una de las tensiones de fase a fase del
generador.

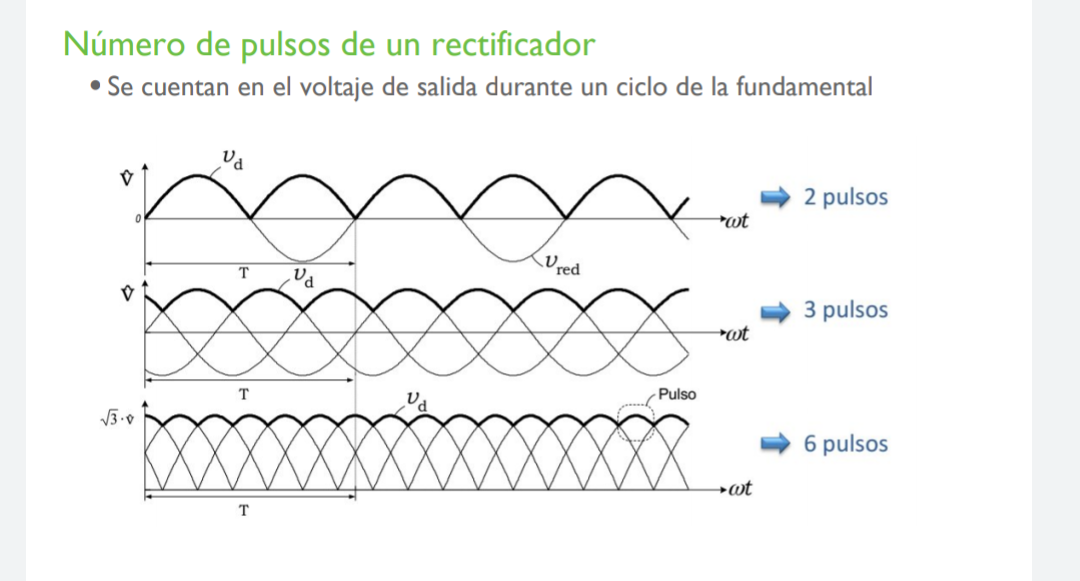

• Existen 6 combinaciones de tensiones. La transición se hace cada 60°.
A pesar de que estos rectificadores presentan menos rizo que un rectificador convencional, en muchas aplicaciones el factor de potencia y la distorsión armónica total de la línea se ven afectados, es por ello que se requiere el uso de filtros de armónicos.
Generador perfecto:
Cuando un generador produce en cada fase una fuerza electromotriz de forma
senoidal y con un desfase por línea de 120° con respecto al tiempo, además que al
sumar fasorialmente las mismas, y su resultado sea igual a cero en todo instante, se lo
denomina generador perfecto.
Rectificadores
En casi todas las aplicaciones de electrónica, la entrada que está en forma de
voltaje alterno obtenido del sistema de distribución pública, debe ser convertida en
voltaje continuo. Para tal fin se emplean los rectificadores.
Los rectificadores, también llamados convertidores de corriente, transforman
la corriente alterna en corriente continua.

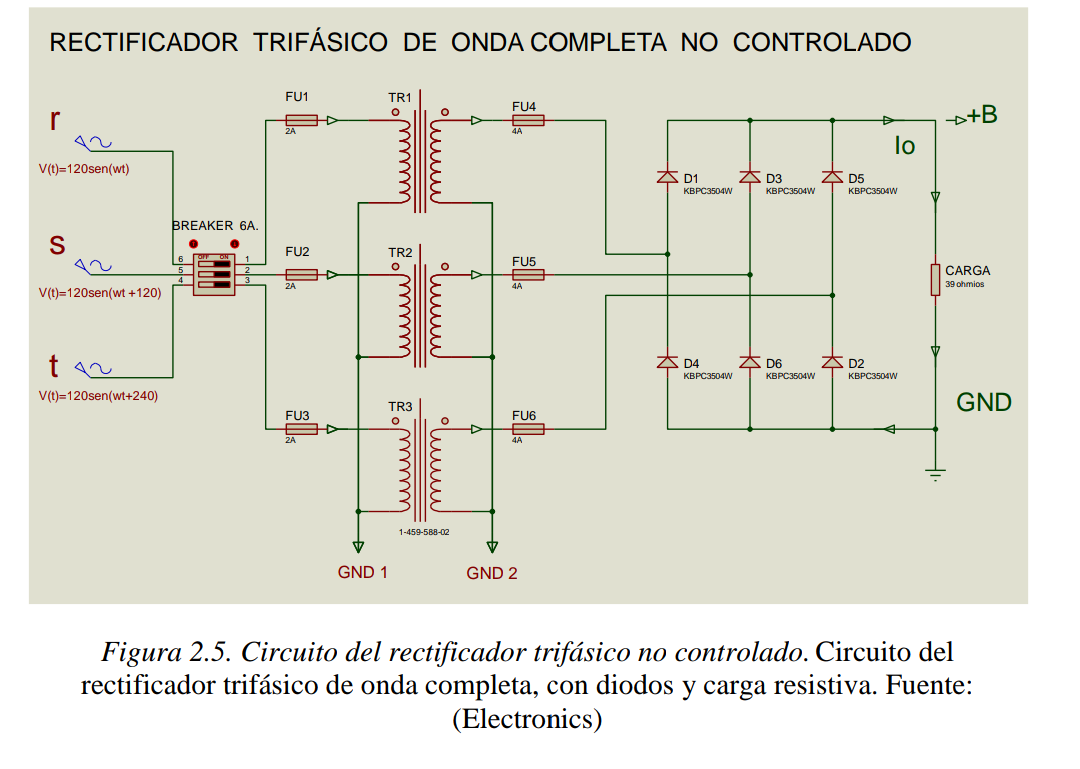

Rectificador trifásico no controlado

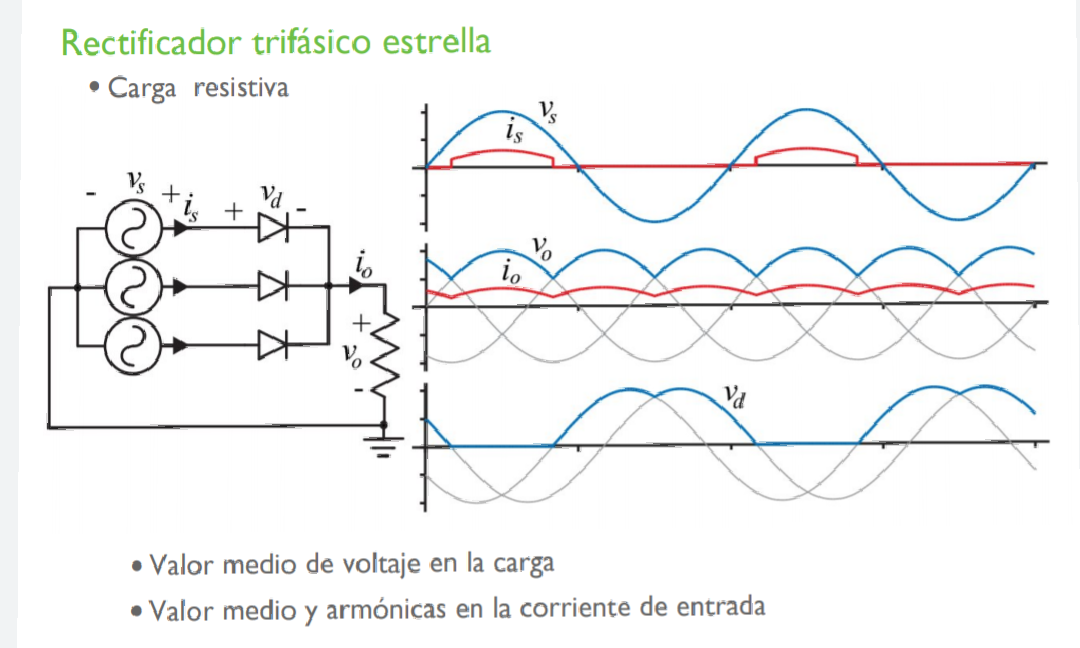

Los rectificadores de onda completa son circuitos utilizados para transformar
una señal de entrada de voltaje alterno (Vi) en una señal de salida de voltaje continuo
(Vo) pulsante. En este caso, la parte negativa de la señal se transforma en positiva o
bien la parte positiva de la señal se transforma en negativa.
Según la ley de Kirchhoff para la tensión aplicada, solamente conduce un diodo
a la vez, es decir; los diodos D1, D3 y D5. Por tal razón en un tiempo t el diodo en estado de conducción tendrá su ánodo conectado a la fase de mayor magnitud. Así
mismo en la mitad inferior, es decir; los diodos D2, D4 y D6 se muestra que solo puede conducir un diodo a la vez cuando su cátodo tenga conectada la fase de menor valor
en ese instante.

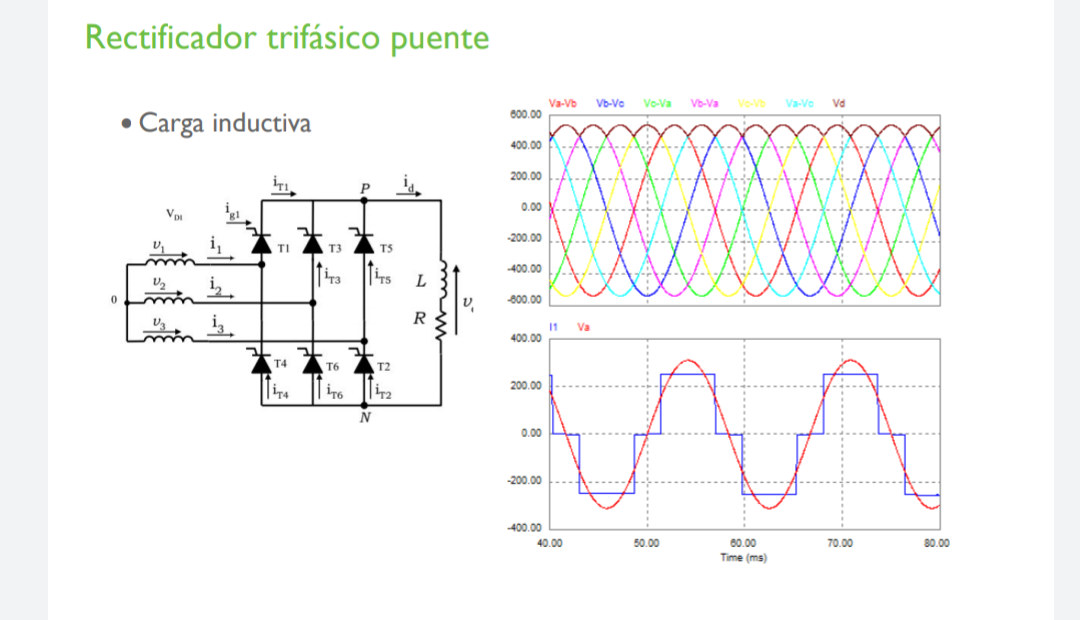

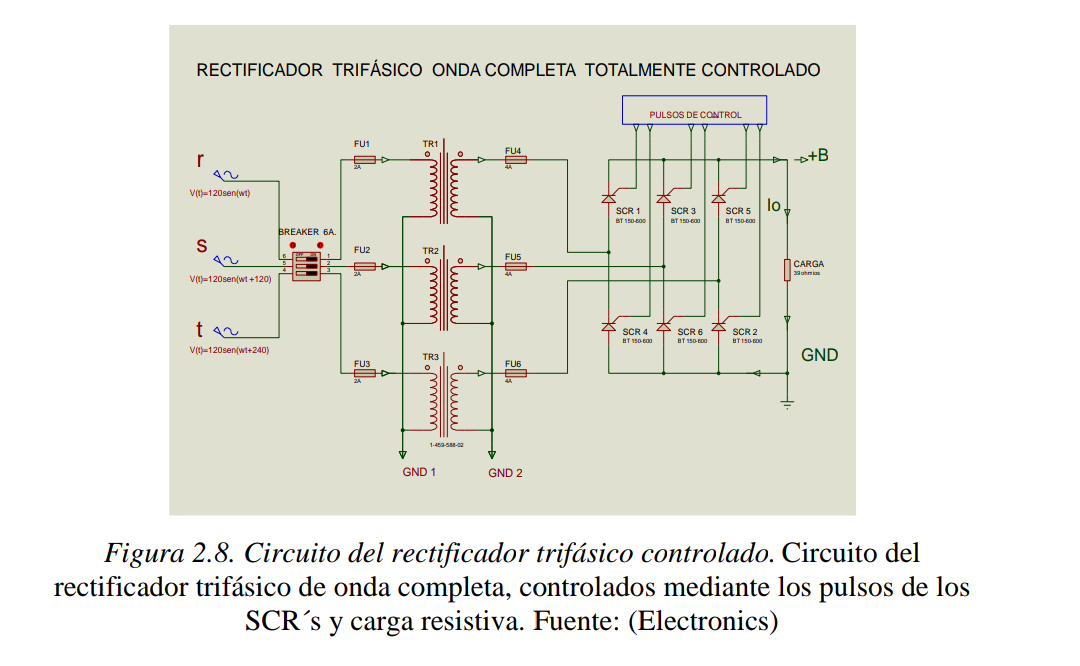

Rectificador trifásico controlado
En estos circuitos se pueden sustituir los diodos por tiristores, de tal forma que
se obtenga un sistema de rectificación controlada. Este sistema permitirá la regulación
del valor de la tensión en la carga. El cambio del diodo por el tiristor retrasa la entrada
en conducción, lo cual sucede no sólo cuando el voltaje es positivo sino también
cuando se inyecta un pulso a la puerta del tiristor.
Como principio de funcionamiento se dispara los tiristores con cierto ángulo
con relación al punto natural de conmutación o también llamado paso por cero de
entrada, con esto se obtiene usar el voltaje de la fuente sobre la carga en un tiempo
variable, que depende mucho del disparo, por tal razón se obtiene alterar los valores
de la tensión en la carga.

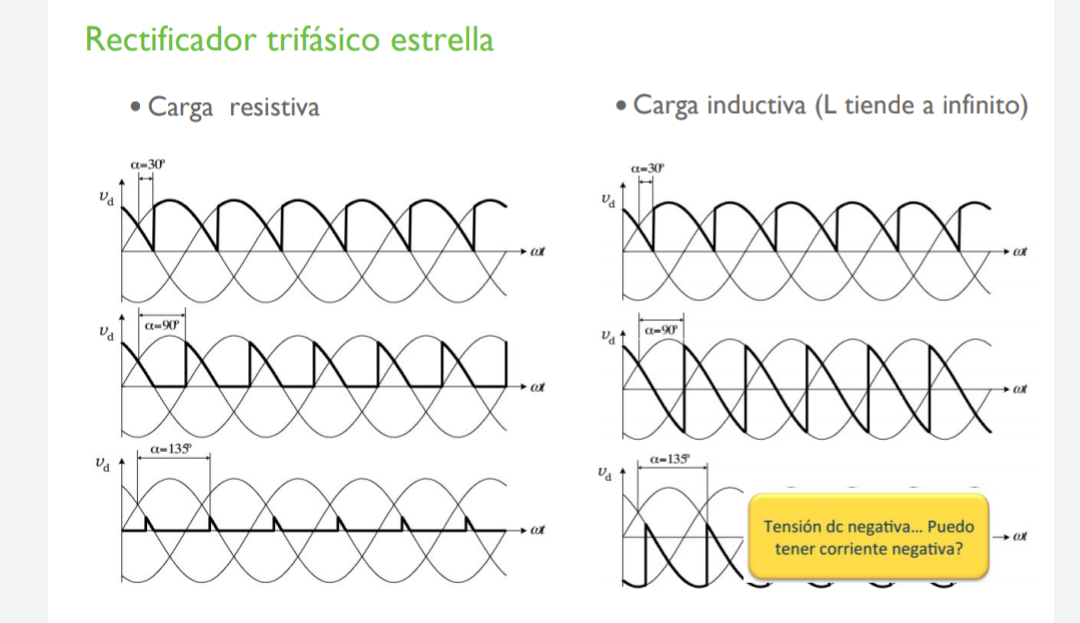

El ángulo de disparo α, es el intervalo en el cual se polariza en directa el SCR
y el momento de aplicación de la señal de puerta. Se debe mantener la excitación de
puerta hasta que el tiristor alcance la conducción. En este evento es más recomendable
utilizar un tren de impulsos
