LEYES BASICAS DE LA ELECTRICIDAD

LEY DE OMH :

La ley de Ohm es la relación existente entre conductores eléctricos y su resistencia que establece que la corriente que pasa por los conductores es proporcional al voltaje aplicado en ellos.

El físico alemán Georg Simon Ohm (1787-1854) fue el primero en demostrar experimentalmente esta relación.

Ohm descubrió al principio del siglo XIX que la corriente a través de un metal era directamente proporcional al voltaje o diferencia de potencial eléctrico por el metal. El descubrimiento de Ohm condujo a la idea de la resistencia en los circuitos.

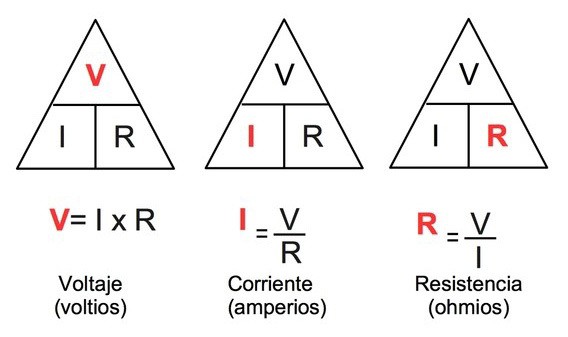

La ley de Ohm expresada en forma de ecuación es V=RI, donde V es el potencial eléctrico en voltios, I es la corriente en amperios y R es la resistencia en ohms.

Puntos claves a recordar

• El voltaje mueve la corriente mientras la resistencia la impide.
• La ley de Ohm se refiere a la relación entre voltaje y corriente.
• Circuitos o componentes que obedecen la relación V=IR son conocidos como óhmicos y presentan gráficos corriente-voltaje que son lineales y pasan por el punto cero.
• Una regla mnemotécnica para recordar la fórmula de Ohm es recordar que Victoria es la Reina de Inglaterra; V=R.I

Problemas aplicando la ley de Ohm

Problema 1

Calcule la resistencia eléctrica de un resistor que presenta 10 A de corriente y 200 v de diferencia de potencial.

Respuesta: según la ley de Ohm, la resistencia se calcula a partir de la expresión V=RI, despejando la R tenemos que R=V/I=200 volts/10 A= 20 Ω. La resistencia es igual a 20 Ω.

LEY DE WATT :

La Ley de Watt hace referencia a la potencia eléctrica de un componente electrónico o un aparato y se define como la potencia consumida por la carga es directamente proporcional al voltaje suministrado y a la corriente que circula por este. La unidad de la potencia es el Watt. El símbolo para representar la potencia es “P”.

Para encontrar la potencia eléctrica (P) podemos emplear las siguientes formulas: P = V x IP = V²RP = I²R

Ahora se han superpuesto las variables potencia, corriente y voltaje en un triángulo de potencia.

De igual manera que el triangulo de la ley de ohm dependiendo de la variable que queramos obtener se puede obtener visualmente del triángulo de potencia o triangulo de la ley de watt.

Si la potencia eléctrica es positiva (+P) quiere decir que el componente electrónico está consumiendo energía. Si la potencia eléctrica es negativa (-P) quiere decir que el componente electrónico produce o genera energía (Baterías, generadores…).

En la industria se expresa la potencia eléctrica mediante hp(E) que corresponde a caballos de fuerza eléctrico (Electrical horsepower). La equivalencia de esta unidad con el watt es:

1 hp = 745.699 871 582 270 22 W

Es común redondear a:

1hp = 746 W
(FUENTE : mecatronicalatam)
