EL GENERADOR DE FUNCIONES

DEFINICION :

Un generador de funciones es un instrumento utilizado en la electrónica y sirve para generar o simular señales específicas con determinadas características. Por ejemplo, crear o simular una señal que puede ser cuadrada, sinusoidal, de una determinada frecuencia, y de una determinada amplitud. De esta forma, podemos aplicar esta señal generada a un circuito para ver su respuesta. Entonces, para resumir lo anterior, es un simulador de señales de diferentes características.

Un generador de funciones tiene una frecuencia máxima a la cual puede llegar el instrumento, al igual que una amplitud máxima en volts. Los generadores de funciones más comunes, pueden generar ondas sinusoidales, triangulares y cuadradas. Otros generadores, en cambio, tienen señales programables como por ejemplo la de un electrocardiograma. También, pueden haber instrumentos que permitan la generación de una señal de impulso. (FUENTE: gigatecno)

Tipos de ondas

Se pueden clasificar las ondas en los cuatro tipos siguientes:

• Ondas senoidales
• Ondas cuadradas y rectangulares
• Ondas triangulares y en diente de sierra.
• Pulsos y flancos o escalones.

Ondas senoidales

Son las ondas fundamentales y eso por varias razones: Poseen unas propiedades matemáticas muy interesantes (por ejemplo con combinaciones de señales senoidales de diferente amplitud y frecuencia se puede reconstruir cualquier forma de onda), la señal que se obtiene de las tomas de corriente de cualquier casa tienen esta forma, las señales de test producidas por los circuitos osciladores de un generador de señal son también senoidales

Ondas cuadradas y rectangulares

Las ondas cuadradas son básicamente ondas que pasan de un estado a otro de tensión, a intervalos regulares, en un tiempo muy reducido. Son utilizadas usualmente para probar amplificadores (esto es debido a que este tipo de señales contienen en sí mismas todas las frecuencias). La televisión, la radio y los ordenadores utilizan mucho este tipo de señales, fundamentalmente como relojes y temporizadores.

Ondas triangulares y en diente de sierra

Se producen en circuitos diseñados para controlar voltajes linealmente, como pueden ser, por ejemplo, el barrido horizontal de un osciloscopio analógico o el barrido tanto horizontal como vertical de una televisión. Las transiciones entre el nivel mínimo y máximo de la señal cambian a un ritmo constante. Estas transiciones se denominan rampas.

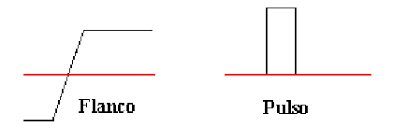

Pulsos y flancos ó escalones Señales,
Como los flancos y los pulsos, que solo se presentan una sola vez, se denominan señales transitorias. Un flanco ó escalón indica un cambio repentino en el voltaje, por ejemplo cuando se conecta un interruptor de alimentación. El pulso indicaria, en este mismo ejemplo, que se ha conectado el interruptor y en un determinado tiempo se ha desconectado. Generalmente el pulso representa un bit de información atravesando un circuito de un ordenador digital ó también un pequeño defecto en un circuito (FUENTE : cartagena99 )

USO DEL GENERADOR :

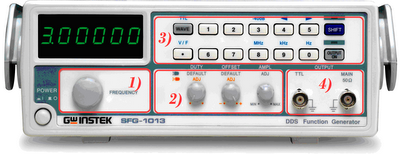

A continuación se detallan las partes o los bloques principales de un generador de funciones:

1) Regulador de Frecuencia: En este bloque se regula mediante una perilla, la frecuencia de la señal de salida. Podemos variarla desde 0Hz (onda continua) hasta el máximo que nos permita el instrumento. La calidad del mismo viene dada por muchos parámetros de los cuales este es uno de los más importantes.

2) Regulador de Ciclo de Trabajo y Offset: El primero es para regular ambas mitades del ciclo de la señal de salida y el Offset es para desplazar o mover la onda verticalmente.

3) En este bloque encontramos los números para especificar los valores de la onda de salida y también los multiplicadores de frecuencia que están en Hz, kHz y MHz.

4) Este bloque es el de la señal de salida y consiste en dos conectores BNC. (FUENTE : rodvald.wordpress )
