Un circuito divisor de corriente es un circuito en el que la corriente principal desde la fuente de energía está dividida en el circuito; Así, se asignan diferentes cantidades de corriente a diferentes partes del circuito.
Fórmula de un Divisor de Corriente
Donde IRama es la corriente que atraviesa una rama determinada (para la que estás resolviendo), IS es la fuente de corriente, RTotal es el valor de resistencia equivalente total de las resistencias en paralelo del circuito divisor de corriente, y RRama es el valor de la resistencia de la rama para la corriente que está resolviendo.
Mira el esquema del circuito a continuación para ver la división de corriente en acción.

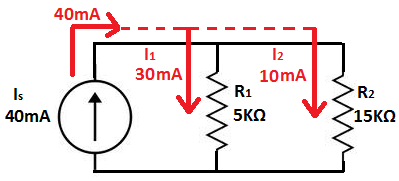

Divisor de Corriente con una Fuente de Corriente
Cuando un circuito tiene resistencias en paralelo, la corriente de la fuente de alimentación (como se puede ver en este circuito es la fuente de corriente de 40mA) se divide en las resistencias en paralelo.
Cálculos
Ahora que sabe conceptualmente cómo funciona la división de corriente en un circuito, vamos a repasar exactamente matemáticamente cómo se divide la corriente en un circuito basado en la fuente de corriente del circuito y los valores de resistencia de las resistencias o cargas en el circuito.
La corriente se divide en un circuito basado en la fórmula:
Divisor de corriente con una Fuente de Voltaje
También puede tener un circuito divisor de corriente con una fuente de voltaje como la fuente de alimentación.
Esto también funciona como un divisor de corriente, porque la fuente de voltaje produce corriente que se divide en el circuito cuando las resistencias o cargas en el circuito están en paralelo.
Cálculos
Para encontrar el valor de las corrientes que atraviesan las ramas paralelas individuales de un circuito, es incluso más simple que una fuente de corriente.
Todo lo que necesitamos hacer para calcular los valores de corriente con una fuente de voltaje es usar la fórmula de corriente de acuerdo con la ley de ohm:
La corriente es igual a la tensión dividida por la resistencia.
En el ejemplo anterior, la fuente de voltaje es 10V.
La corriente que pasa a través de la rama que tiene la resistencia de 5 KΩ es entonces:
I1= 10V/5KΩ= 2mA
La corriente que pasa por la rama que tiene la resistencia de 20KΩ es:
I2= 10V/20KΩ= 0,5mA
(Fuente : learningaboutelectronics)
