COMPUERTAS LOGICAS

DEFINICION :

Las compuertas lógicas son circuitos electrónicos diseñados para obtener resultados booleanos (0,1), los cuales se obtienen de operaciones lógicas binarias (suma, multiplicación).
(PARAFRASEO) Las compuertas lógicas son circuitos electrónicos capaces de realizar operaciones lógicas básicas.
En apariencia, las puertas lógicas no se distinguen de otro circuito integrado cualquiera. Sólo los códigos que llevan escritos permiten distinguir las distintas puertas lógicas entre sí o diferenciarlas de otro tipo de integrados.

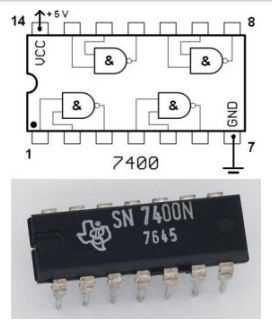

La imagen de la derecha representa un circuito integrado que contiene 4 puertas lógicas NAND

Este tipo de dispositivos lógicos se encuentran implementados con transistores y diodos en un semiconductor y actualmente podemos encontrarlas en formas de circuitos integrados lógicos.

EL SISTEMA BINARIO :

Emplea sólo dos dígitos o cifras: el cero (0) y el uno (1).  En la actualidad, la popularidad del sistema binario radica en que es el empleado por los ordenadores  (computadoras o computadores, según la región). Como estos equipos, a nivel interno, funcionan con dos grados diferentes de voltaje, apelan al sistema binario para indicar el apagado, desenergizado, «cero voltios» o inhibido (representado con el 0) o el encendido, energizado, +5 o +12 voltios.

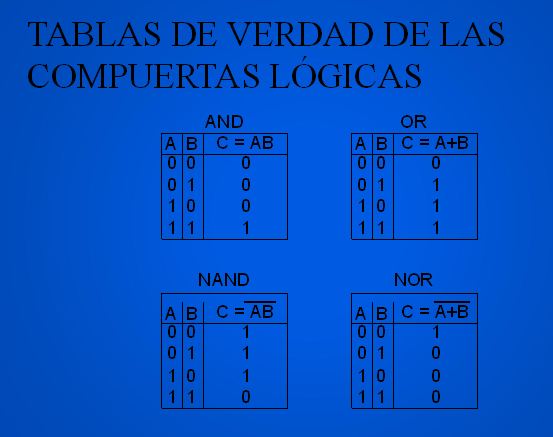

 Puerta AND
La señal de salida se activa sólo cuando se activan todas las señales de entrada. Producto lógico S = A · B

Puerta OR
La señal de salida se activa si se enciende cualquiera de las señales de entrada. Equivale a la suma lógica S = A + B

Compuerta SI

Esta compuerta sirve como protección para elementos de mayor valor, ya que la entrada es igual a la salida, Su expresión algebraica es X = X.

Puerta NOT
La señal de salida se activa al apagarse la de entrada. Es la inversa. La negación o inversión S = A’

Puerta NAND
La señal de salida se activa siempre que no se activen todas las de entrada. Equivale al inverso del producto lógico S = (AB)’

Puerta NOR
La señal de salida se activa cuando todas las señales de entrada están inactivas. Equivale al inverso de la suma lógica S = (A+B)’

Compuerta XNOR

Esta compuerta es la negación de la XOR. su salida se activa solo en condiciones especificas, cuando todas sus entradas están en 0 o en 1.

Compuerta XOR

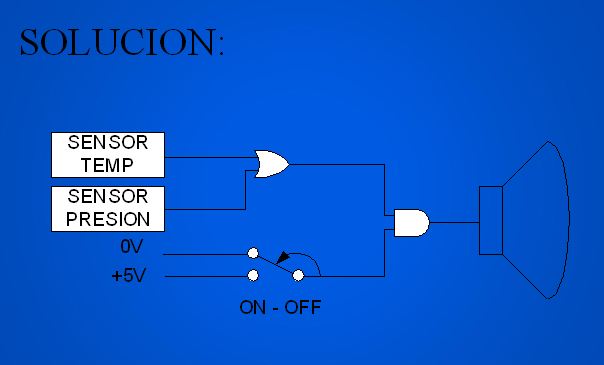

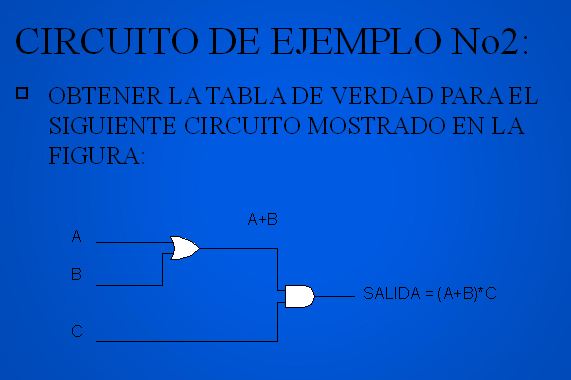

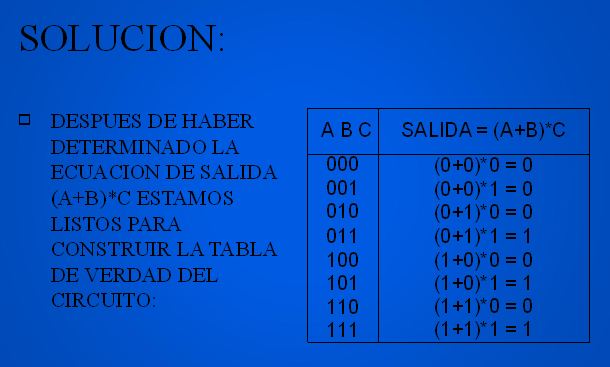

Esta es una de las compuertas con complejas de utilizar, ya que su salida solo se activa cuando sus entradas son diferentes.
